一、簡介
GS-JL-Ⅱ型灌漿自動記錄儀由控制系統、傳感器、自動閥門等部分組成，可進行壓水試驗、普通灌漿、GIN灌漿。

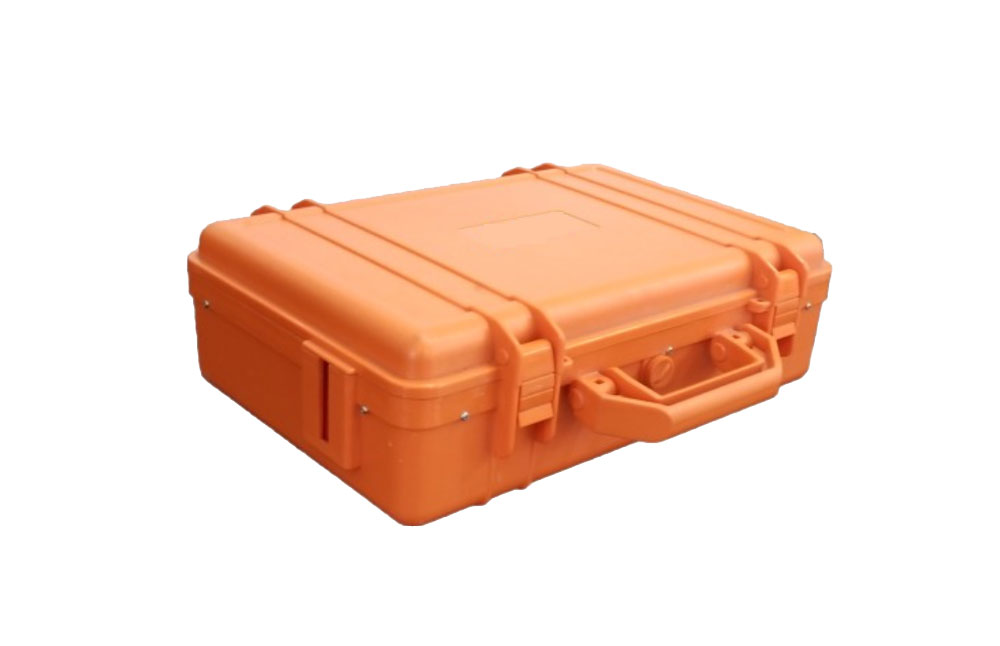

二、產品外觀及組成
灌漿自動記錄儀由主機、流量傳感器、壓力傳感器、密度傳感器、閥門控制器、自動控制閥門、抬動監測儀、針式打印機等組成。
三、設備主要技術參數
技術參數 | 供電電源： AC220V |
壓力精度等級： 1.5 | |
壓力測量范圍： 0~20 Mpa | |
流量精度等級： 1 | |
流量測量范圍： 0~150L | |
密度精度等級： 2.5 | |
密度測量范圍： 0~2.5g/cm3 | |
工作溫度： -10℃~60℃ | |
工作濕度： <90% | |
閥門控制精度等級： 0.5 | |
適用范圍 | 固結灌漿、普通法灌漿、三參數灌漿、四參數灌漿 洗孔、單點法壓水、五點法壓水、簡易法壓水等 |
資料輸出 | 現場查詢、打印 后臺云端查詢、打印 |
網絡技術 | 可使用3G、4G、WIFI |
四、技術特征
1、閥門自動控制、無需人為干預，在設定參數情況下自動完成灌漿工作;
2、可兼容大、小循環流量式計量及稱重式計量;
3、帶高壓閥門自動調節控制功能，選配自動化閥門控制系統可實現壓力、流量自動控制;
4、內置通訊模塊，可與后臺數據中心實現實時傳遞;
5、可與后臺專家系統通迅組網，并通過專家系統大數據分析，優化灌漿過程參數，實現按需灌漿。
